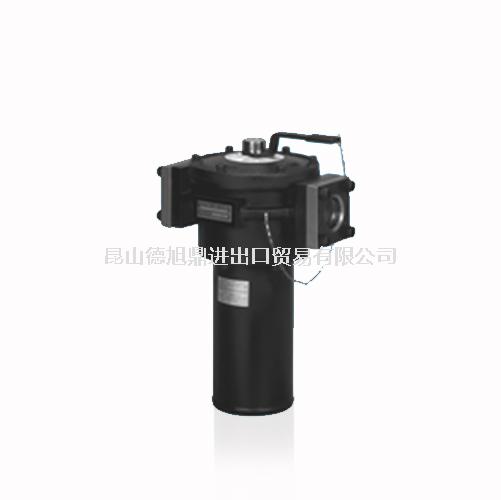

·无阀过滤器
◆ 特 長
●付属スパナまたはハンドルにより両接続口が同時に、簡単に開閉できます。
●バルブが内蔵の為、（1）抵抗が少なく、（2）回路が簡素となり、（3）経済的です。
●複式使用できます。２台並列に設置すると、一方を閉じ洗浄することができます。
また同時に並列使用も可能です。
●安全のためバイパス機構になっております。
● 目詰まり検知器標準装備。
■ 鉱物油以外の作動油をご使用の場合は、材質、パッキン等が変わりますので
ご指示下さい。
●最高使用圧力 １ ＭＰａ
●試験圧力 １．５ ＭＰａ |
モデル番号コード
※ － ＶＬＦ ※ ０６Ｒ －１０Ｐ ０６Ｆ － ※
┃ ┃ ┃ ┃ ┃ ┃ ┃
流体の種類 機種 付属品 シリーズ番号 エレメント精度 接続口径 特殊仕様
（ミクロン表示） 接続方法
エレメント材質
■ 流体の種類
| 記号 | 流体 |
| 無記号 | 一般鉱物油 |
| Ｗ | 水－グリコール系 |
| Ｆ | リン酸エステル系 |
■ 付属品
| 記号 | 付属品 |
| 無記号 | 付属品なし |
| Ｍ | マグネット |
| Ｅ | 電気接点付 |
■ 接続口径 ・ 接続方法 ・ 流量表（動粘度50m㎡/s , 10μ ﾍﾟｰﾊﾟ)
| 型 式 | 接続口径
フランジ | 接続方法 | 流 量
Ｌ／ｍｉｎ |
| ＶＬＦ０６Ｒ | ２０Ａ | Ｆ ： フランジ型
（標準品）
Ｔ ： ネジ加工付
フランジ型
（オプション） | ７０ |
| ＶＬＦ０８Ｒ | ２５Ａ | １００ |
| ＶＬＦ１２Ｒ | ４０Ａ | １８０ |
| ＶＬＦ１６Ｒ | ５０Ａ | ５００ |
| ＶＬＦ２０Ｒ | ６５Ａ | ６００ |
| ＶＬＦ２４Ｒ | ８０Ａ | １０００ |
| ＶＬＦ３２Ｒ | １００Ａ | １２００ |
| ＶＬＦ４０Ｒ | １２５Ａ | ２０００ |
| ＶＬＦ４８Ｒ | １５０Ａ | ２５００ |
■ エレメント精度・材質
エレメント精度
製作範囲 | エレメント材質 |
| ５ ～ ４００μ | Ｓ （ステンレス金網） |
| ３、５、１０、２０、４０μ | Ｐ （ペーパ） |
| ６０ ～ ２５０μ | ＡＮ（アルミノッチワイヤ） |
■ 特殊仕様
| 記号 | 特殊仕様 |
| Ｃ | 取付座に対し流れ方向が逆 |
| Ｓ | 内外圧補強型 |
| Ｂ | バイパス ０．２ ＭＰａ 仕様 （ＶＬＦ０６～２０） |
